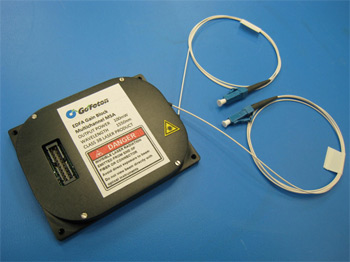

 复用段适配的光放大器前置放大器（增益模块）
紧凑型辅助放大器
应用：
- 广域和城域
- 单通道和窄频带应用
- 发射器和接收器放大
特性：
- MSA标准大小
- 增益高达30dB
- 输入和输出监视器
描述：
美国光电光技集团单通道C波段EWDM是一种经济高效，结构紧凑灵活的光放大器解决方案，可以根据用户网络内的各种应用系统或者子系统设计。这种放大器的高增益剖面和低噪声系数，使其成为城域和广域中偏置、内联或辅助放大器的理想选择。

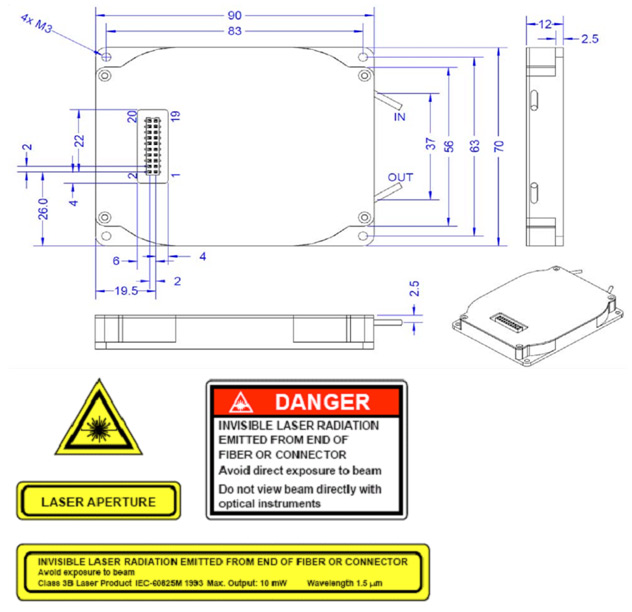

尺寸：
说明：
前置放大器：
| 光学特性 |
| 参数 |
最小值 |
典型值 |
最大值 |
| 工作波长（nm） |
1529 |
|
1562 |
| 输入信号总功率（dBm） |
-30 |
|
-10 |
| 输入信号总功率（dBm） |
|
3 |
|
| 信号增益范围（dB） |
13 |
|
30 |
| 噪声系数（dB） |
|
|
6.0 |
| 偏振相关增益（dB） |
|
|
0.5 |
| 偏振模色散（ps） |
|
|
0.5 |
| 电学特性 |
| 管脚 |
描述 |
管脚 |
描述 |
| 1 |
地，光电二极管的输入/输出 |
11 |
NC |
| 2 |
输入监视器阴极 |
12 |
NC |
| 3 |
输入监视器阳极 |
13 |
NC |
| 4 |
输出监视器阴极 |
14 |
NC |
| 5 |
输出监视器阳极 |
15 |
NC |
| 6 |
NC |
16 |
NC |
| 7 |
激光二极管阳极 |
17 |
地，激光二极管 |
| 8 |
激光二极管阳极 |
18 |
NC |
| 9 |
NC |
19 |
激光二极管阴极 |
| 10 |
NC |
20 |
激光二极管阴极 |
辅助放大器：
| 光学特性 |
| 参数 |
最小值 |
典型值 |
最大值 |
| 工作波长（nm） |
1529 |
|
1562 |
| 输入信号总功率（dBm） |
-10 |
|
+4 |
| 输入信号总功率（dBm） |
|
17 |
|
| 信号增益范围（dB） |
|
20 |
|
| 噪声系数（dB） |
|
|
6.0 |
| P偏振相关增益（dB） |
|
|
0.5 |
| 偏振模色散（ps） |
|
|
0.5 |
| 电学特性 |
| 管脚 |
描述 |
管脚 |
描述 |
| 1 |
地，光电二极管的输入/输出 |
11 |
热电制冷器阳极 |
| 2 |
输入监视器阴极 |
12 |
热电制冷器阳极 |
| 3 |
输入监视器阳极 |
13 |
热电制冷器阳极 |
| 4 |
输出监视器阴极 |
14 |
热电制冷器阴极 |
| 5 |
输出监视器阴极 |
15 |
热电制冷器阴极 |
| 6 |
热敏电阻 |
16 |
热电制冷器阴极 |
| 7 |
激光二极管阳极 |
17 |
地，激光二极管 |
| 8 |
激光二极管阳极 |
18 |
热敏电阻 |
| 9 |
泵阴极 |
19 |
激光二极管阴极 |
| 10 |
泵阴极 |
20 |
激光二极管阴极 |
| 环境要求 |
| 参数 |
最小值 |
典型值 |
最大值 |
| 工作稳定（℃） |
0 |
|
70 |
| 存储温度（℃） |
-40 |
|
+85 |
| 工作湿度（%RH） |
5 |
|
95 |
