SELFOC® MicroLens - 技术表

技术图标中的参数代表的标准产品,如果您对波长、直径等参数有其他要求,请及时联系我们,我们可以定制

自聚焦微透镜-技术图表
共性

项目 规格 备注
光学性能
最大节距 0.75P 透镜长度为 Z = 2πP / √A 透镜长度
透镜有效直径 r大约透镜直径的60-70% 保证低的损耗和低的色差
折射率梯度常数√A公差 +/- 0.75% 最大 同一批次
折射率梯度常数√A公差 +/- 2.5% 最大 不同批次
透镜机械精度
直径公差 +5 / -10 µm 不包括 SLW-3.0 和SLW-4.0
直径公差 +0 / -20 µm 仅限SLW-3.0 和 SLW-4.0
*长度公差 常规长度+/- 2.5% 根据变化调整
*长度公差 +0 / -40 µm (vs.calculation) 机械和抛光公差
最小透镜长度 2.0 mm for non-coated lenses
2.3 mm for AR coated lenses

端面垂直度 6 mrad max.
椭圆度 3 µm Dmax - Dmin
玻璃材料 氧化物玻璃
其他
工作温度 350 °C 透镜材质的最高操作温度
工作湿度 反映在无涂层透镜 干燥或真空环境存放 建议的储存和处理镜片方式
辐射 随剂量和波长变化 美国 Go!Foton 处得到的参考数据


* 总透镜长度(Z)公差包括来自√A和加工或抛光的变化。
** 表面质量规格适用于完整的,圆形的,平坦的且垂直于透镜的圆柱轴线的端面。它不适用于倾斜端面的平面部分。




表2:常规透镜规格

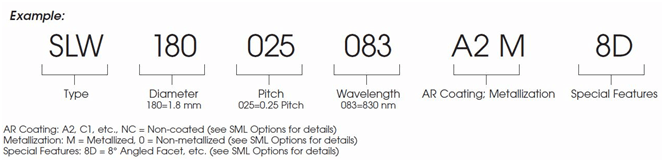

SML 类型 特点 On-Axis N.A. 直径 标准节距 标准波长 (nm)
SLH "High" field of view (74°) 0.60 1.8 0.25 1310/1550
SLW "Wide" field of view (55°) 0.46 1.0 0.25 1310/1550
SLW "Wide" field of view (55°) 0.46 1.8 0.23, 0.25 1310/1550
SLW "Wide" field of view (55°) 0.46 2.0 0.25 1310/1550
SLW "Wide" field of view (55°) 0.46 3.0** 0.11 780
SLW "Wide" field of view (55°) 0.46 4.0** 0.11 780


** 0.11节距的SLW-3.0 和SLW-4.0测试了波前质量
关于进一步细节,详见特色透镜的章节。



表 3:参数

波长 种类 SLW SLH
N.A.(2θ) 0.46 (55°) 0.60 (74°)
Dia. (mm) 1 1.8 2 3 4 1.8
630 nm N0 1.6073 1.6354 1.6576
√A 0.608 0.339 0.304 0.207 0.154 0.430
Z (0.25P) 2.58 4.63 5.17 7.60 10.24 3.65
830 nm N0 1.5986 1.6249 1.6457
√A 0.601 0.332 0.298 0.203 0.151 0.423
Z (0.25P) 2.61 4.73 5.27 7.75 10.43 3.71
1060 nm N0 1.594 1.6194 1.6394
√A 0.599 0.329 0.296 0.201 0.149 0.419
Z (0.25P) 2.62 4.77 5.31 7.85 10.54 3.74
1310 nm N0 1.5916 1.6165 1.6360
√A 0.597 0.327 0.295 0.199 0.1483 0.418
Z (0.25P) 2.63 4.8 5.32 7.89 10.59 3.76
1550 nm N0 1.5901 1.6147 1.6340
√A 0.596 0.326 0.294 0.199 0.1478 0.417
Z (0.25P) 2.64 4.82 5.32 7.89 10.63 3.77

倾斜面

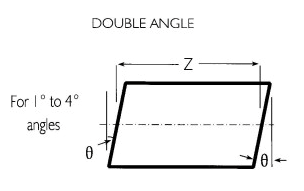

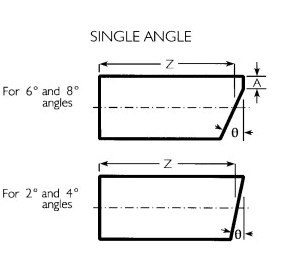

调整一个或多个透镜面的角度可以有效地减少从表面反射(S)。这适用于所有1.8或2毫米直径并且至少2.3毫米长的透镜。有两种倾斜面可供选择。如果选择单角度,一个透镜端面是倾斜的,而其他面保持垂直于光轴。如果选择二倍角度,两个端面都是倾斜的,并且彼此保持平行。起订量为50个。背反射可以使用氩涂层进一步的优化。

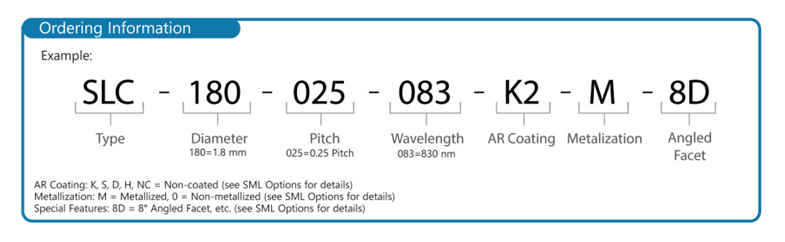

SLC-180自聚焦准直透镜
SLC-180常规尺寸

直径 1.8 mm +0.005/-0.010 mm
(Z)轴长 4.88 mm +0/-0.04 mm
√A 0.322 mm-1 +/-2.5%
节距 0.25 at 1550 nm
(θ)角度 8º +/-0.5º
(A)倾斜面的平面宽度 0.5 mm +0.05/-0.2 mm
AR-Coating氩涂层 透镜反射率 <0.5% at 1550 nm +/-15 nm

性能比较

  直径(mm) √A (mm-1) 1/4节距长度 (mm) 光插入损耗(dB)
  常规 最大值
SLW-180 1.8 0.326 4.82 0.3 0.8
SLC-180 1.8 0.322 4.88 0.1 0.3
